刮板薄膜蒸发器结构分解

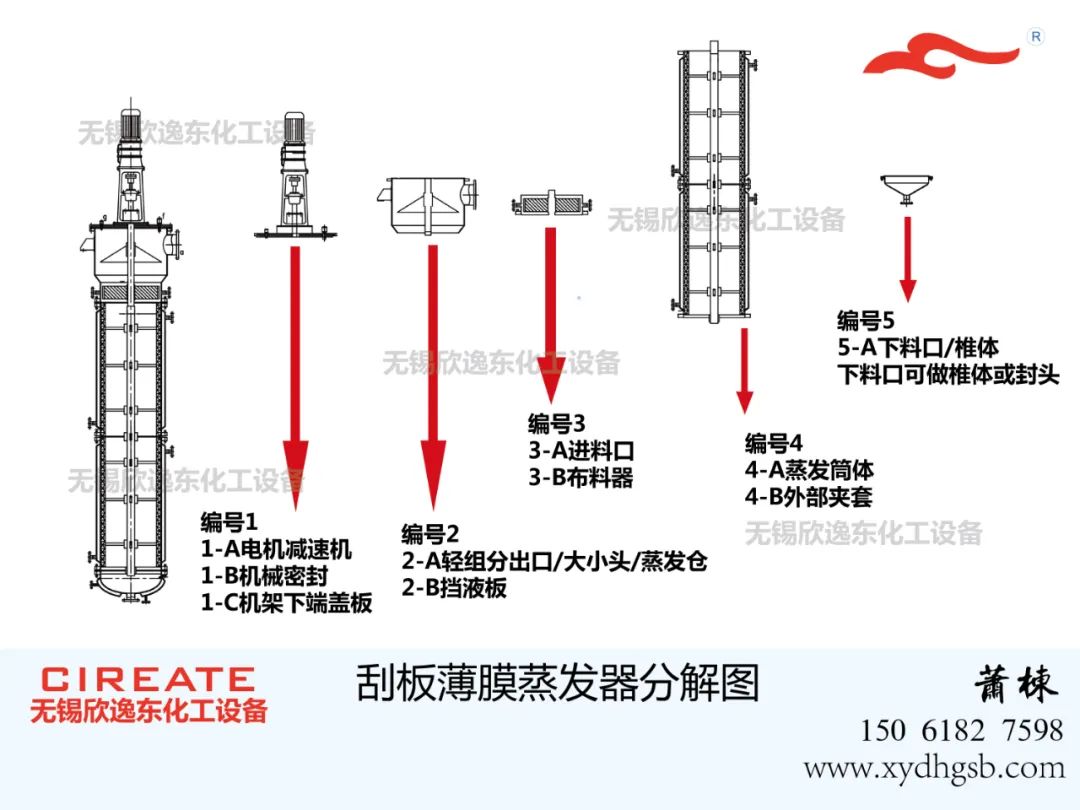

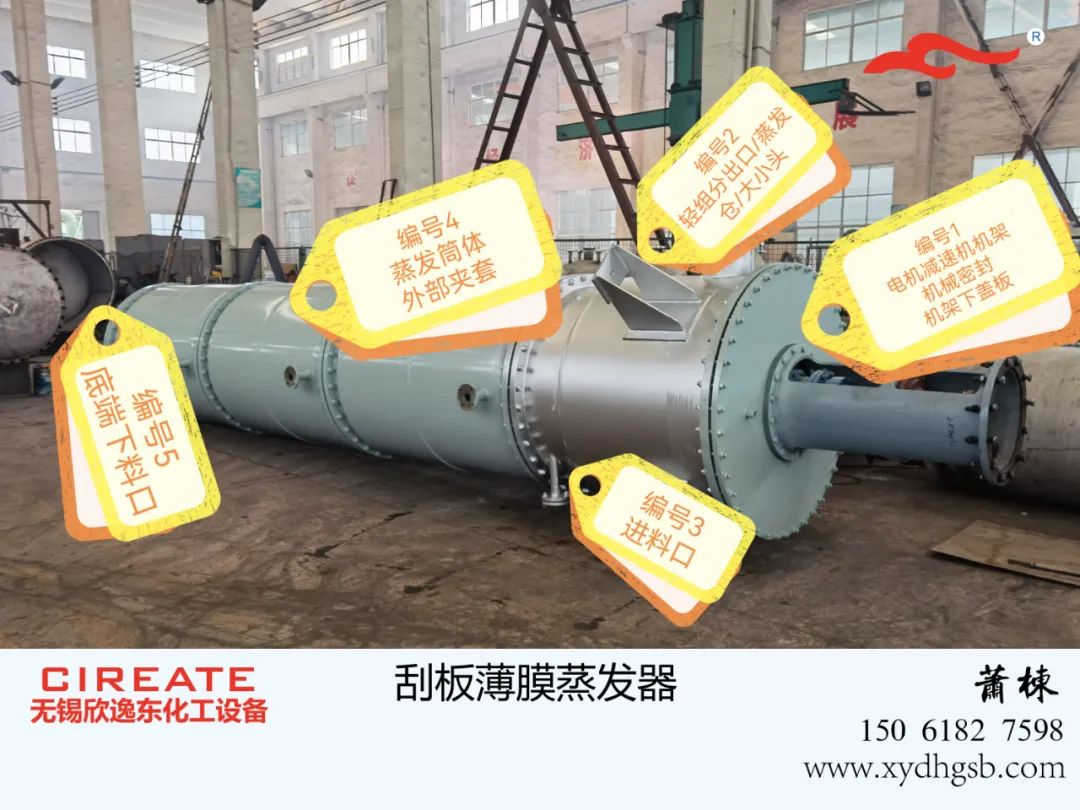

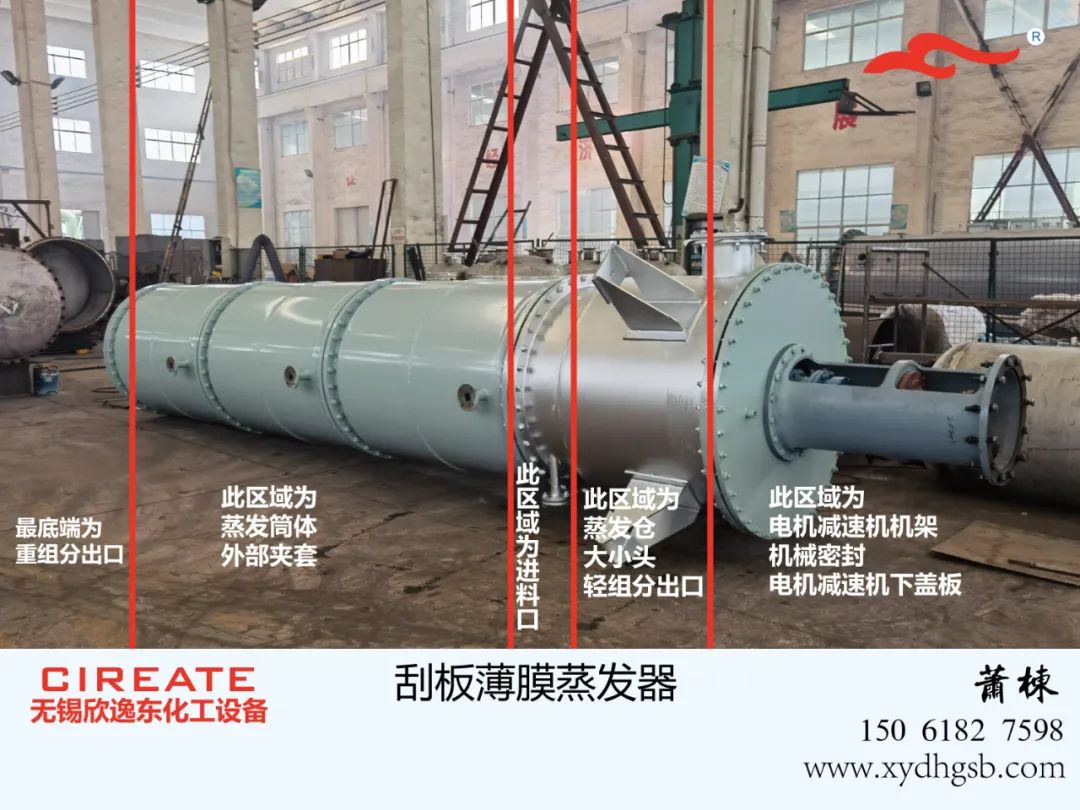

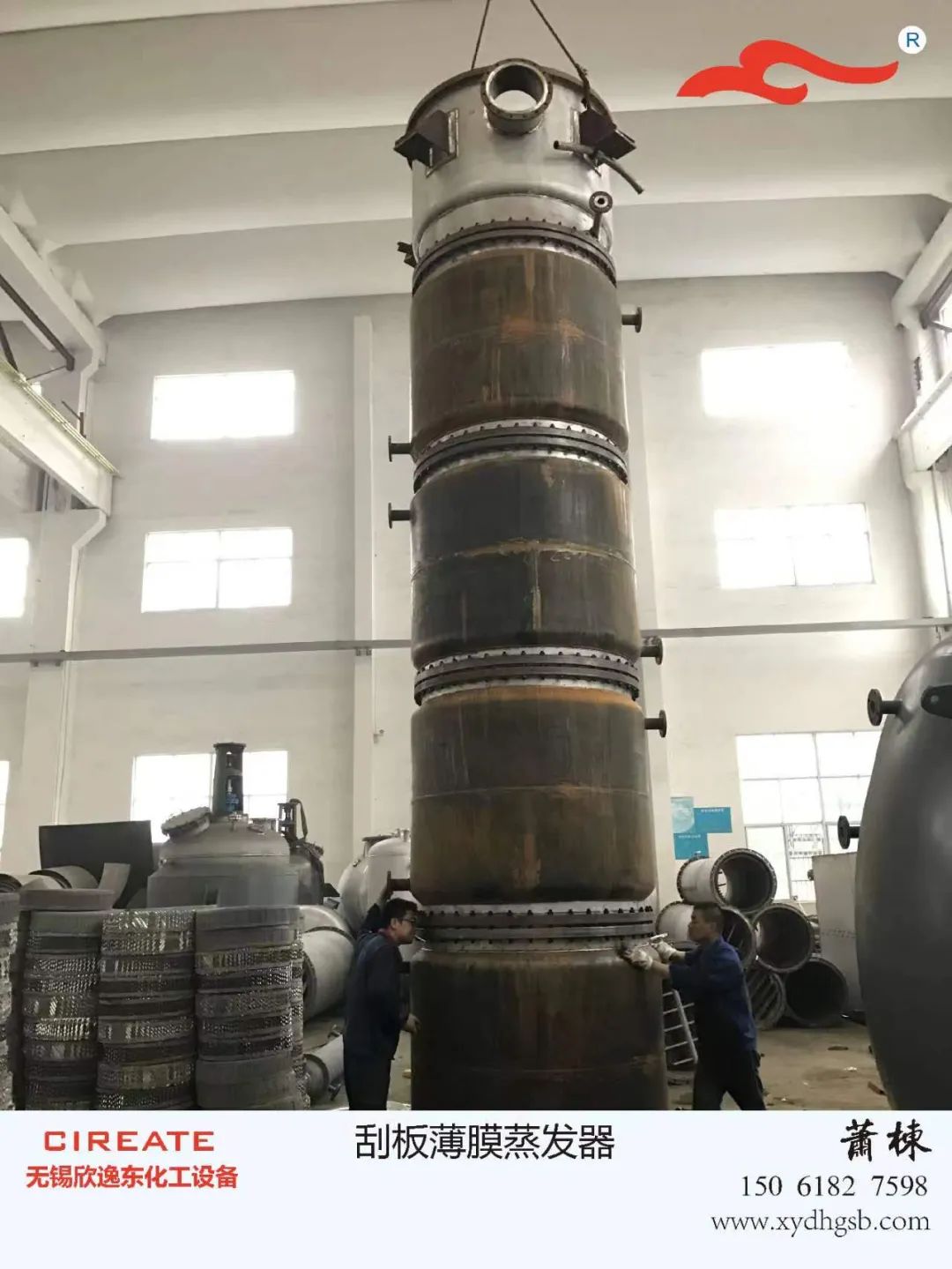

1.分解概述图

刮板薄膜蒸发器/欣逸东化工设备

简述

1.刮板薄膜蒸发器由电机减速机、机架、机械密封、机架下端盖板、蒸发仓、挡液板（焊接于蒸发仓内，不随轴转动）、进料段（布料器焊接在轴上，随轴转动）、蒸发筒体（与外部夹套焊接，外部夹套为换热介质通道）、下料口等部分组成

刮板薄膜蒸发器/欣逸东化工设备

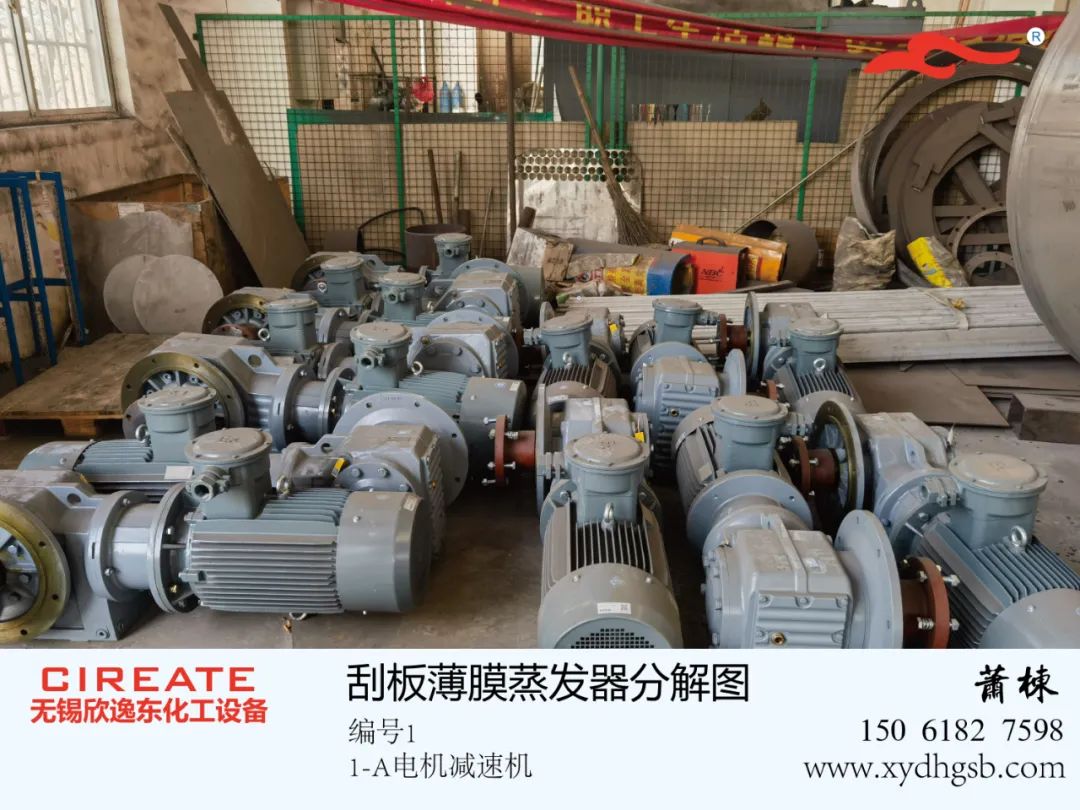

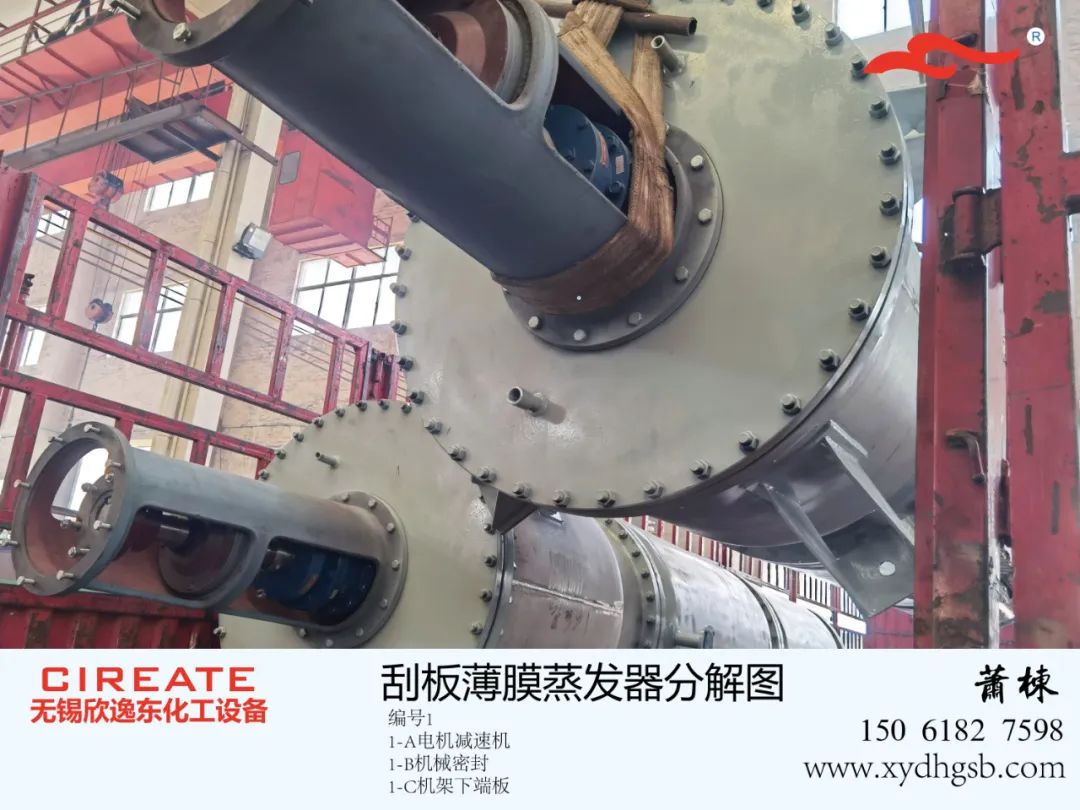

2.电机减速机、机械密封、机架下盖板

（位于刮板薄膜蒸发器最顶端）

刮板薄膜蒸发器电机减速机/欣逸东化工设备

简述

1.机械密封安装于机架内

2.电机减速机安装于机架上端

3.盖板处安装压力、温度检测口

3.蒸发仓、挡液板、轻组分出口

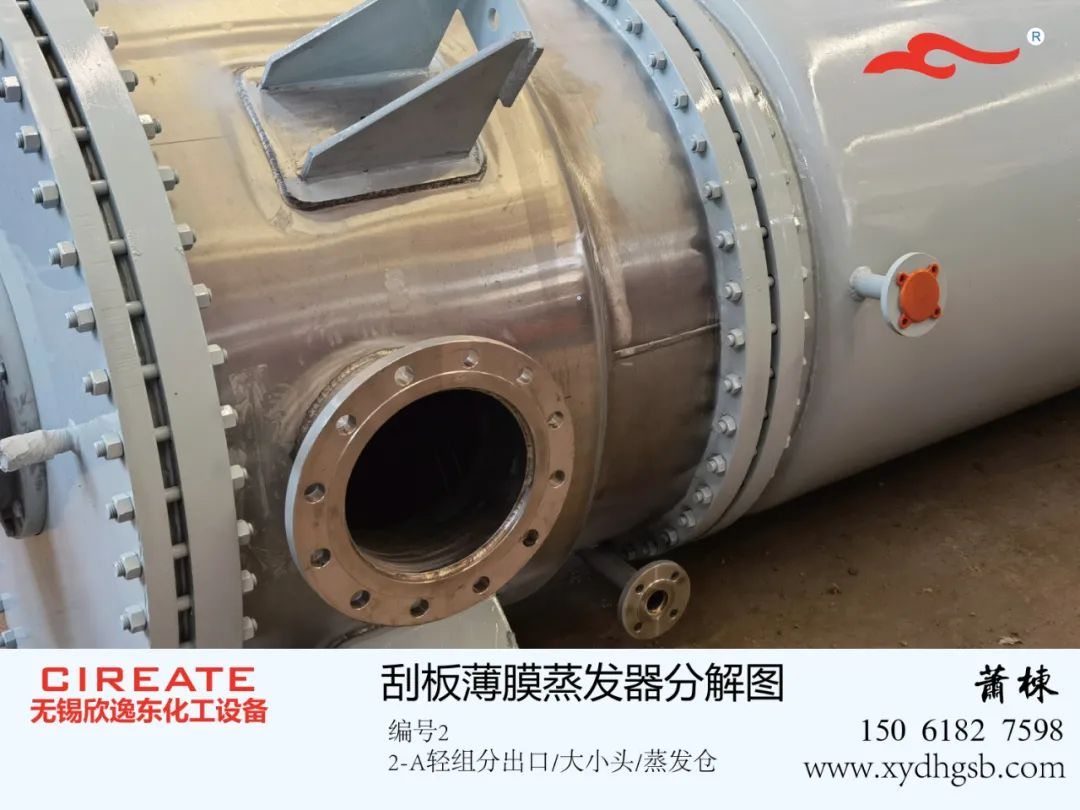

刮板薄膜蒸发器轻组分出口/欣逸东化工设备

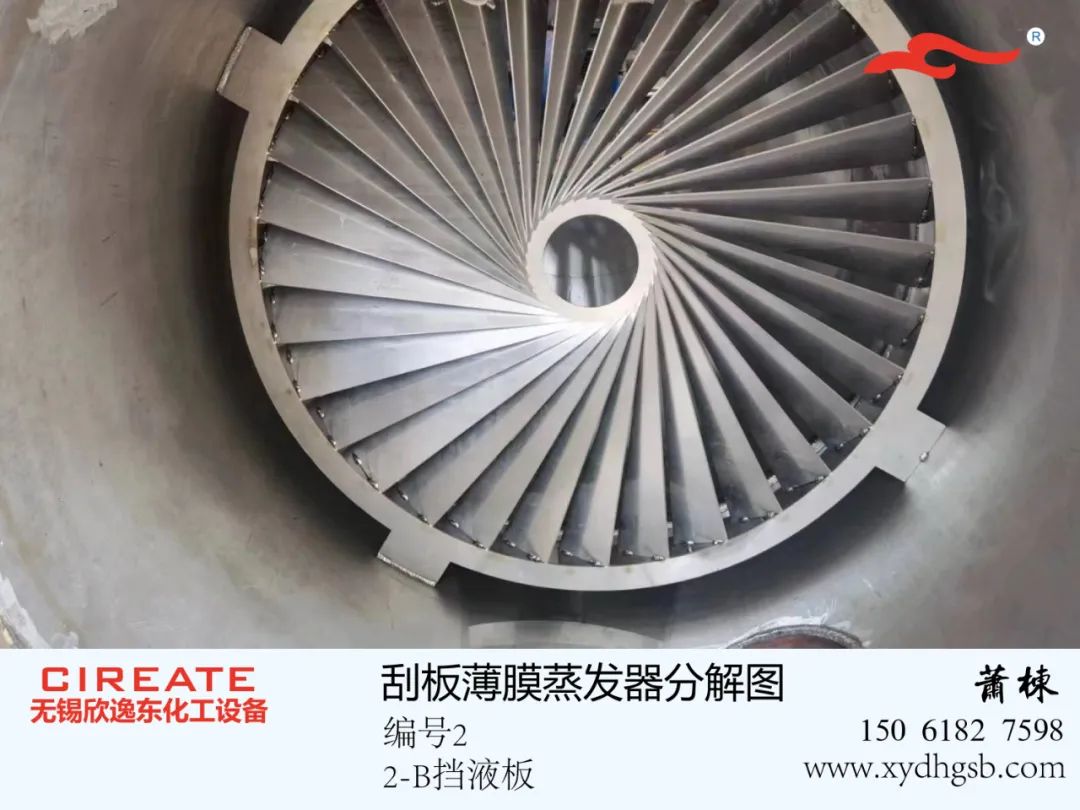

刮板薄膜蒸发器挡液板/欣逸东化工设备

简述

1.蒸发仓为轻组分出蒸发器时的流动空间

2.挡液板如图四周焊接在蒸发仓筒壁上，其作为是阻挡少量的重组分物料随轻组分带出

4.进料段

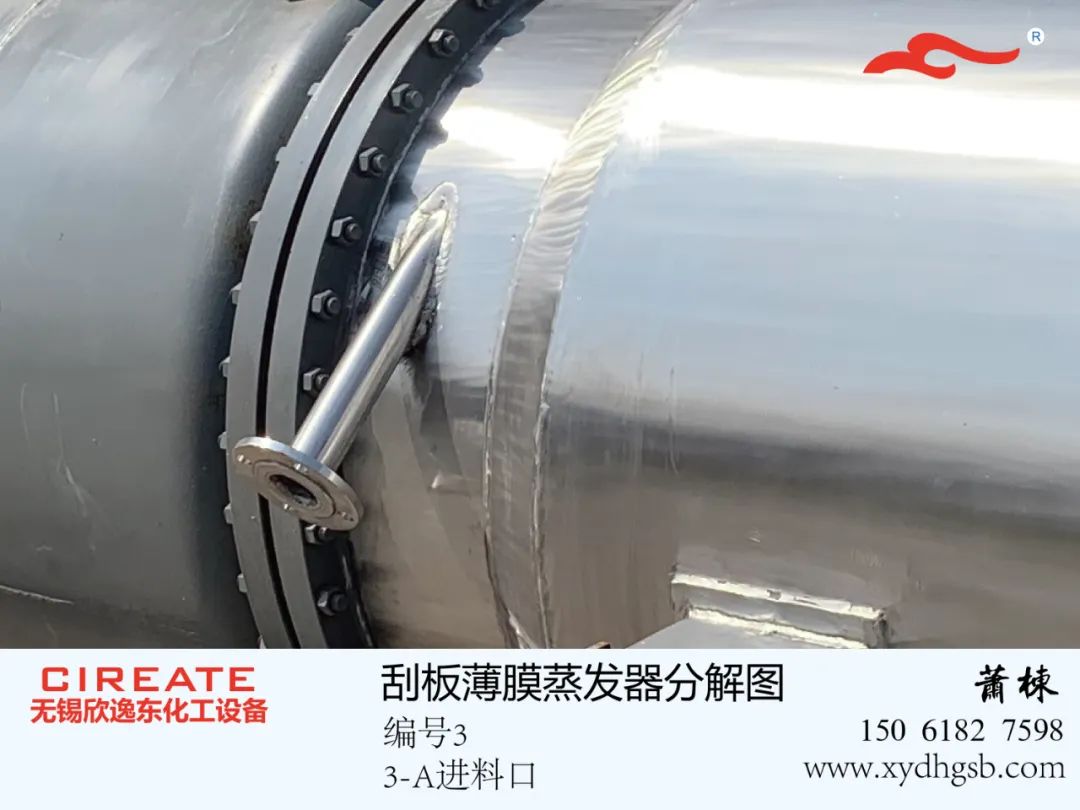

刮板薄膜蒸发器进料口/欣逸东化工设备

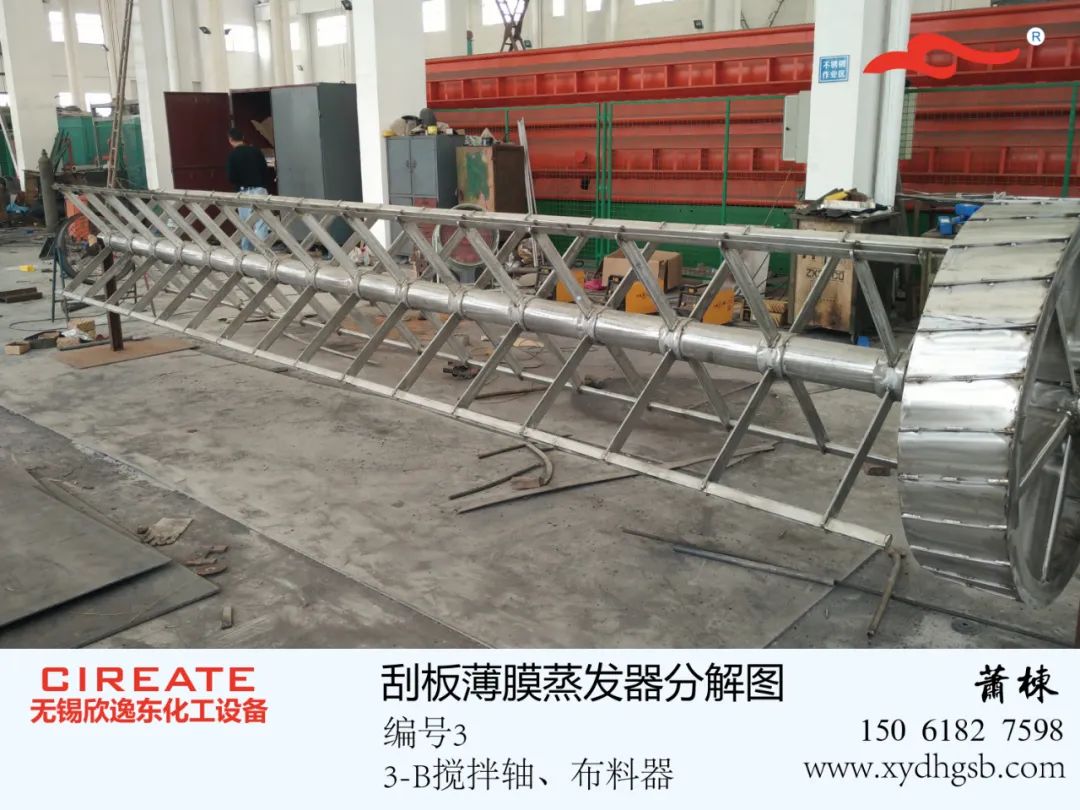

刮板薄膜蒸发器搅拌轴、布料器/欣逸东化工设备

简述

1.每台刮板薄膜蒸发器设有两个进料口，均为同步切线进料

2.进料口正对上图布料器上的不锈钢斜杠；布料器随轴转动，当搅拌轴开启时，进料口打进的物料冲在布料器斜杠上，由于离心力，物料将洒在内筒壁上，再经过下端的四氟乙烯刮板，让物料更加均匀的附着在内筒壁上，加速蒸发效率

5.筒体蒸发段

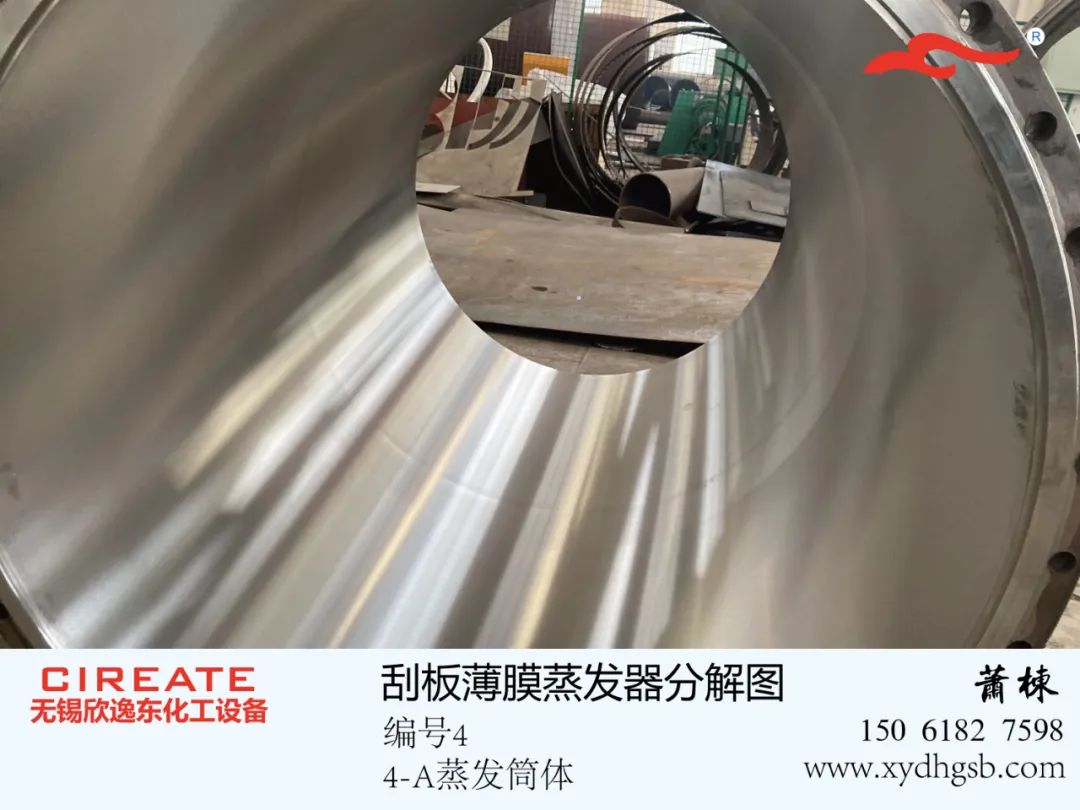

刮板薄膜蒸发器内筒体/欣逸东化工设备

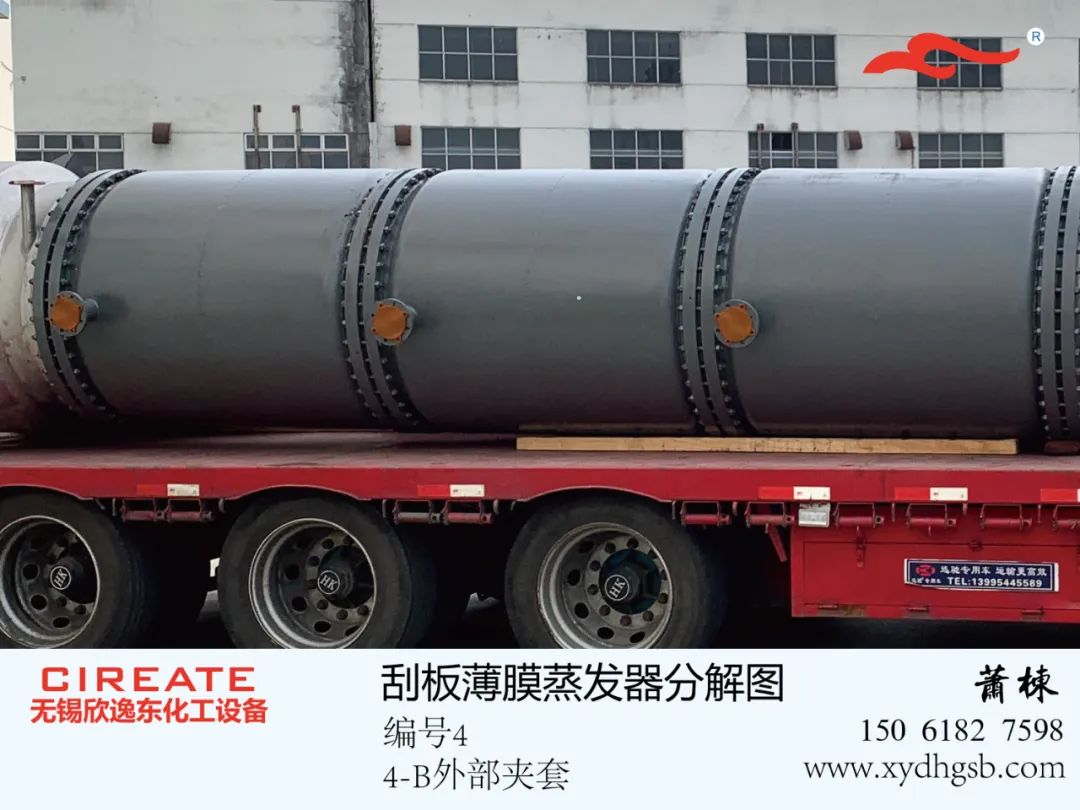

刮板薄膜蒸发器外部夹套/欣逸东化工设备

简述

1.内筒体为物料蒸发接触部件；内筒体除卷板加工外，还需进行车加工、抛光与随轴动平衡等工序，保证圆整度、保证表面光洁度

2.夹套经过滚边工艺后与内筒体焊接；夹套为换热介质通道，夹套内的热量通过热传导，传至内筒壁，使内筒壁壁温高于轻组分沸点，从而实现快速蒸发

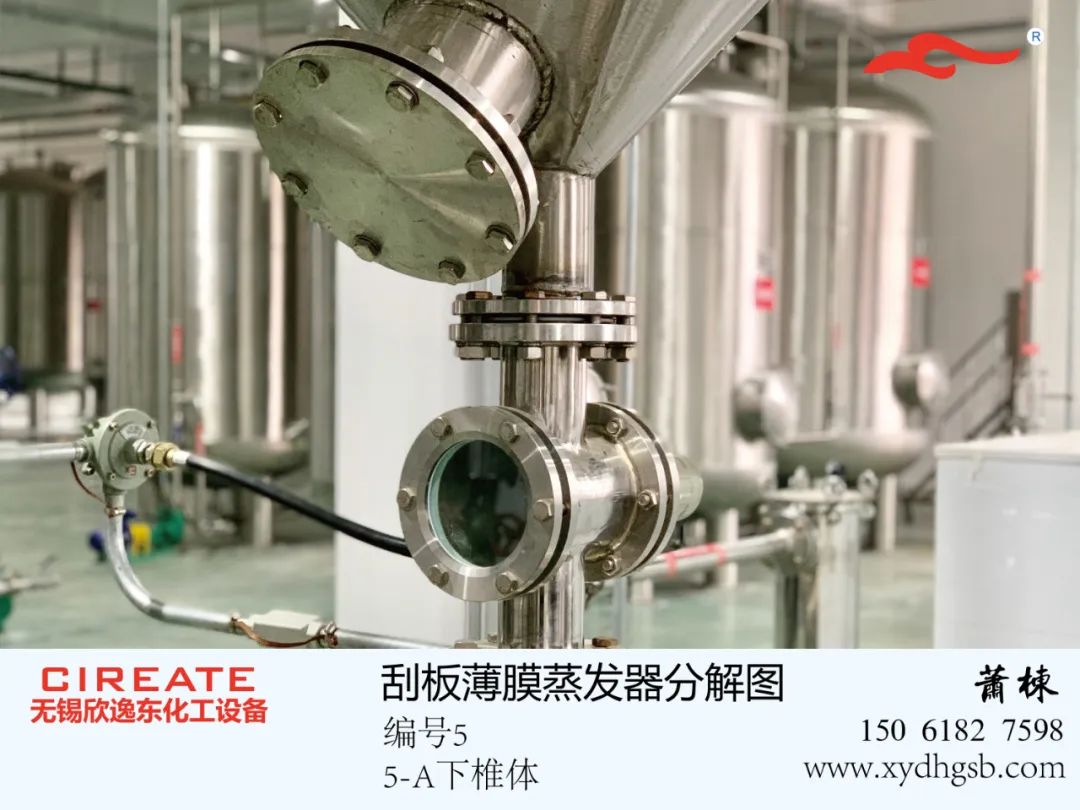

6.重组分出料段

刮板薄膜蒸发器底部锥体下料口/欣逸东化工设备

简述

1.下部重组分出料口可按工艺设计为锥体或圆封头型式

2.考虑到重组分物料较为粘稠，为了便于出料，一般建议客户选用锥体型式
